ZH系列（铁镍）

概述

ZH系列（铁镍粉芯）：是由50%Fe和50%Ni的合金粉末制成的金属粉末磁芯，也称高磁通磁粉芯，在所有的粉末材料中，铁镍磁粉芯具有较好的DC偏置能力，高饱和磁通密度（15000高斯）和低磁芯损耗高储能特性

相关产品

产品咨询

产品描述

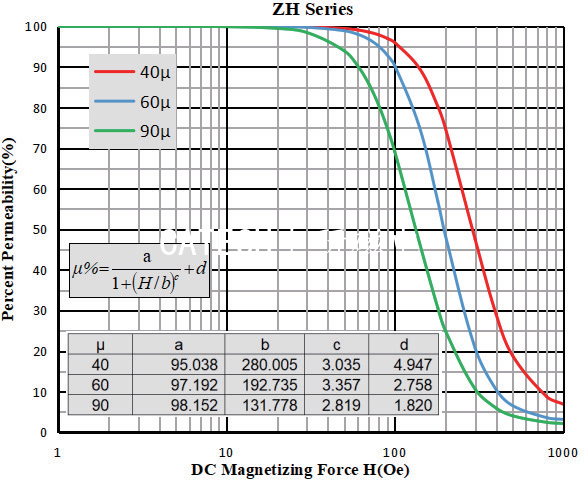

Permeability vs DC Bias Curves

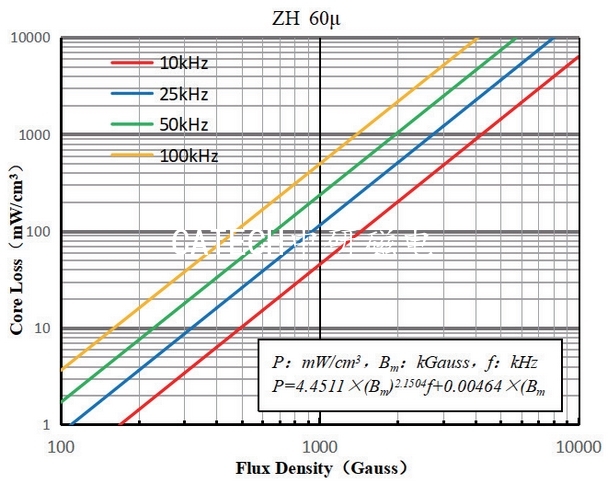

Core Loss Curves 60μ

	Dimensions（mm） OD（max)ID(min)HT(max)						Magnetic Path Length	Cross Section Area	Volume	Window Area	AL(nH/N²)±8%
	Dimensions（mm） OD（max)ID(min)HT(max)						Magnetic Path Length	Cross Section Area	Volume	Window Area	AL(nH/N²)±8%
Part No.	Before coating			After coating			Le	Ae	V	Wa	Permeability(μ)
Part No.	OD	ID	HT	OD	ID	HT	cm	cm2	cm3	cm2	40	60	90
ZH112	11.20	6.35	3.96	11.90	5.89	4.72	2.69	0.091	0.245	0.272	46	26	38
ZH127	12.70	7.62	4.75	13.46	6.99	5.51	3.12	0.111	0.356	0.383	18	27	40
ZH166	16.50	10.20	6.35	17.40	9.53	7.11	4.11	0.192	0.789	0.713	24	35	52
ZH172	17.30	9.65	6.35	18.03	9.02	7.11	4.14	0.232	0.961	0.638	28.5	43	64
ZH203	20.30	12.70	6.35	21.10	12.07	7.11	5.09	0.226	1.151	1.140	21	32	49
ZH229	22.90	14.07	7.62	23.62	13.39	8.38	5.67	0.331	1.877	1.410	29	43	65
ZH236	23.60	14.40	8.89	24.30	13.77	9.70	5.88	0.388	2.281	1.490	34	51	76
ZH270	26.92	14.73	11.20	27.70	14.10	11.99	6.35	0.654	4.154	1.560	50	75	113
ZH280	27.90	13.10	12.05	29.05	12.47	13.00	6.42	0.897	5.758	1.220	74	112	168
ZH300	30.00	17.40	10.90	30.80	16.70	11.80	7.27	0.652	4.740	2.190	45	68	102
ZH330	33.02	19.94	10.67	33.83	19.30	11.61	8.15	0.672	5.477	2.93	41	61	91
ZH358	35.81	22.35	10.46	36.70	21.50	11.28	8.98	0.678	6.088	3.629	37	56	84
ZH400	39.88	24.13	14.48	40.70	23.30	15.37	9.84	1.072	10.549	4.27	54	81	121
ZH401	40.13	22.08	17.00	40.94	21.27	17.89	9.51	1.537	15.043	3.55	81	122	183
ZH467	46.74	24.13	18.03	47.60	23.30	18.92	10.74	1.990	21.373	4.27	90	135	202
ZH468	46.74	28.70	15.24	47.60	27.90	16.13	11.63	1.340	15.584	6.11	57	86	128
ZH508	50.80	31.75	13.46	51.70	30.90	14.35	12.73	1.251	15.929	7.50	49	73	109
ZH571	57.15	26.29	15.24	58.00	25.60	16.10	12.50	2.290	28.6	5.14	92	138	207
ZH572	57.15	35.56	13.97	58.00	34.70	14.86	14.30	1.444	20.65	9.48	50	75	112
ZH610	62.00	32.60	25.00	63.10	31.37	26.27	14.37	3.675	52.81	7.725	128	192	288
ZH680	68.00	36.00	20.00	69.40	34.70	21.40	16.33	3.104	50.69	9.62	95	143	214
ZH740	74.10	45.30	35.00	75.20	44.07	36.27	18.38	5.04	92.64	15.254	137	206	309
ZH778	77.80	49.23	15.88	78.90	48.00	17.02	19.61	2.219	43.523	18.06	57	85	128
