ZSA系列（超级铁硅铝）

概述

ZSA系列（超级铁硅铝）：超级铁硅铝磁粉芯是一种先进的软磁材料，具备优异的磁性能和高效能量传输能力。与传统的铁硅铝磁粉芯材料相比，超级铁硅铝磁粉芯具有更高的直流偏执能力、较低的损耗

相关产品

产品咨询

产品描述

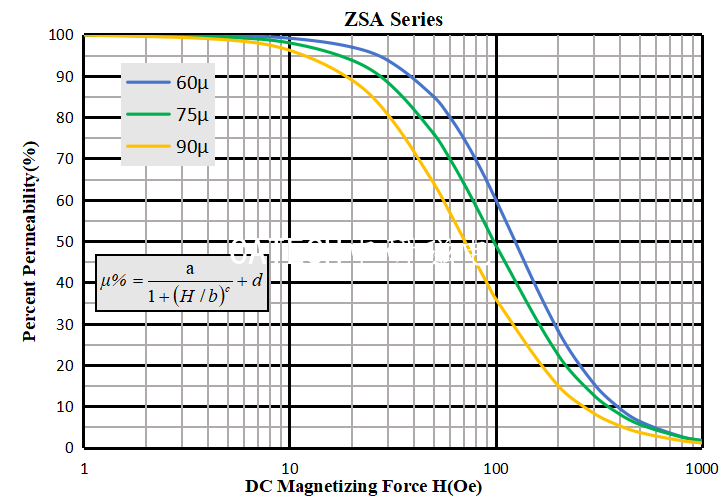

Permeability vs DC Bias Curves

Core Loss Curves 60μ

	Dimensions（mm） OD（max)ID(min)HT(max)						Magnetic Path Length	Cross Section Area	Volume	Window Area	AL(nH/N²)±8%
	Dimensions（mm） OD（max)ID(min)HT(max)						Magnetic Path Length	Cross Section Area	Volume	Window Area	AL(nH/N²)±8%
Part No.	Before coating			After coating			Le	Ae	V	Wa	Permeability(μ)
Part No.	OD	ID	HT	OD	ID	HT	cm	cm2	cm3	cm2	26	40	60	75	90	125
ZSA112	11.20	6.35	3.96	11.90	5.89	4.72	2.69	0.091	0.245	0.272	11	46	26	32	38	55
ZSA127	12.70	7.62	4.75	13.46	6.99	5.51	3.12	0.111	0.356	0.383	12	18	27	34	40	56
ZSA166	16.50	10.20	6.35	17.40	9.53	7.11	4.11	0.192	0.789	0.713	15	24	35	43	52	72
ZSA172	17.30	9.65	6.35	18.03	9.02	7.11	4.14	0.232	0.961	0.638	19	28.5	43	53	64	89
ZSA203	20.30	12.70	6.35	21.10	12.07	7.11	5.09	0.226	1.151	1.140	14	21	32	41	49	68
ZSA229	22.90	14.07	7.62	23.62	13.39	8.38	5.67	0.331	1.877	1.410	19	29	43	54	65	90
ZSA236	23.60	14.40	8.89	24.30	13.77	9.70	5.88	0.388	2.281	1.490	22	34	51	63	76	105
ZSA270	26.92	14.73	11.20	27.70	14.10	11.99	6.35	0.654	4.154	1.560	32	50	75	94	113	157
ZSA280	27.90	13.10	12.05	29.05	12.47	13.00	6.42	0.897	5.758	1.220	48	74	112	140	168	233
ZSA300	30.00	17.40	10.90	30.80	16.70	11.80	7.27	0.652	4.740	2.190	29	45	68	85	102	142
ZSA330	33.02	19.94	10.67	33.83	19.30	11.61	8.15	0.672	5.477	2.93	28	41	61	76	91	127
ZSA358	35.81	22.35	10.46	36.70	21.50	11.28	8.98	0.678	6.088	3.629	24	37	56	70	84	117
ZSA400	39.88	24.13	14.48	40.70	23.30	15.37	9.84	1.072	10.549	4.27	35	54	81	101	121	168
ZSA401	40.13	22.08	17.00	40.94	21.27	17.89	9.51	1.537	15.043	3.55	53	81	122	153	183	254
ZSA467	46.74	24.13	18.03	47.60	23.30	18.92	10.74	1.990	21.373	4.27	59	90	135	169	202	281
ZSA468	46.74	28.70	15.24	47.60	27.90	16.13	11.63	1.340	15.584	6.11	37	57	86	107	128	178
ZSA508	50.80	31.75	13.46	51.70	30.90	14.35	12.73	1.251	15.929	7.50	32	49	73	91	109	152
ZSA571	57.15	26.29	15.24	58.00	25.60	16.10	12.50	2.290	28.6	5.14	60	92	138	175	207	287
ZSA572	57.15	35.56	13.97	58.00	34.70	14.86	14.30	1.444	20.65	9.48	33	50	75	94	112	156
ZSA610	62.00	32.60	25.00	63.10	31.37	26.27	14.37	3.675	52.81	7.725	83	128	192	240	288	400
ZSA680	68.00	36.00	20.00	69.40	34.70	21.40	16.33	3.104	50.69	9.62	62	95	143	179	214	300
ZSA740	74.10	45.30	35.00	75.20	44.07	36.27	18.38	5.04	92.64	15.254	89	137	206	257	309	429
ZSA778	77.80	49.23	15.88	78.90	48.00	17.02	19.61	2.219	43.523	18.06	37	57	85	107	128	178
