ZK系列（铁硅）

概述

ZK系列（铁硅磁粉芯）：是一种以铁（Fe）和硅（Si）为主要成分的软磁合金，通常含有6%-12%的硅。其特点是高磁导率、低矫顽力和优异的磁性能，使其在降低涡流损耗和提高磁感应效率方面表现突出。广泛应用于电力变压器、感应器、马达核心及高频电子设备中，尤其适用于需要高效率能量转换和低能耗的场景。

相关产品

产品咨询

产品描述

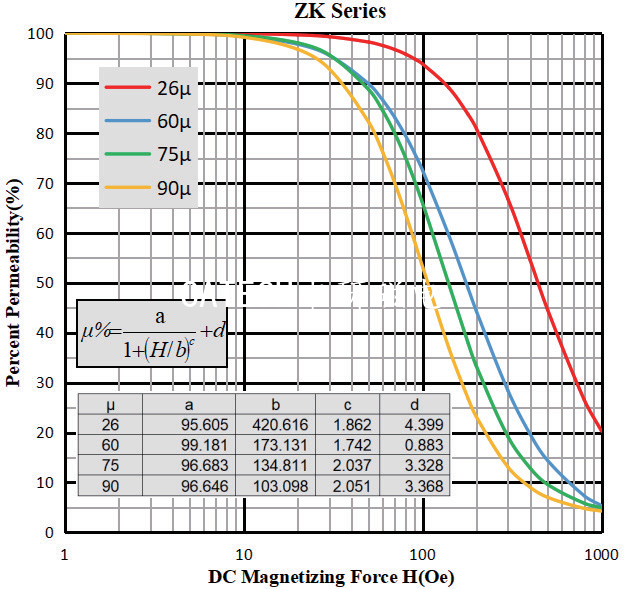

Permeability vs DC Bias Curves

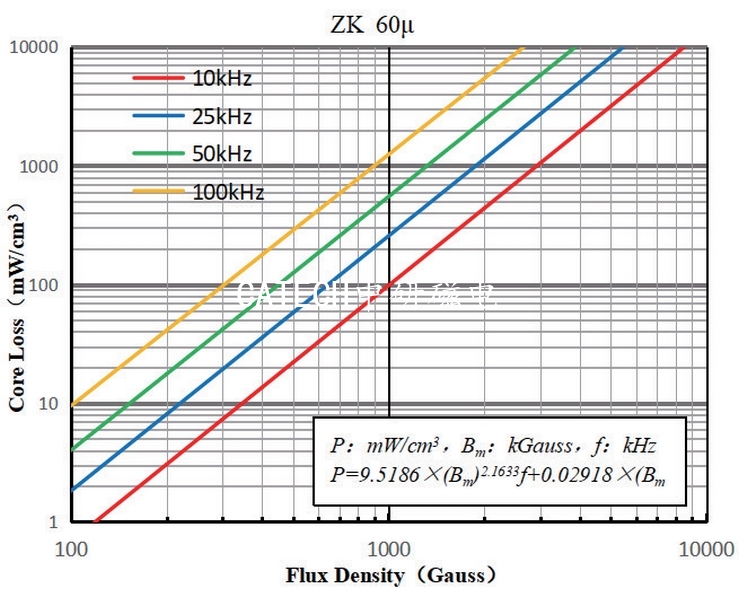

Core Loss Curves 60μ

	Dimensions（mm） OD（max)ID(min)HT(max)						Magnetic Path Length	Cross Section Area	Volume	Window Area	AL(nH/N²)±8%
	Dimensions（mm） OD（max)ID(min)HT(max)						Magnetic Path Length	Cross Section Area	Volume	Window Area	AL(nH/N²)±8%
Part No.	Before coating			After coating			Le	Ae	V	Wa	Permeability(μ)
Part No.	OD	ID	HT	OD	ID	HT	cm	cm2	cm3	cm2	26	60	75	90
ZK112	11.20	6.35	3.96	11.90	5.89	4.72	2.69	0.091	0.245	0.272	11	26	32	38
ZK127	12.70	7.62	4.75	13.46	6.99	5.51	3.12	0.111	0.356	0.383	12	27	34	40
ZK166	16.50	10.20	6.35	17.40	9.53	7.11	4.11	0.192	0.789	0.713	15	35	43	52
ZK172	17.30	9.65	6.35	18.03	9.02	7.11	4.14	0.232	0.961	0.638	19	43	53	64
ZK203	20.30	12.70	6.35	21.10	12.07	7.11	5.09	0.226	1.151	1.140	14	32	41	49
ZK229	22.90	14.07	7.62	23.62	13.39	8.38	5.67	0.331	1.877	1.410	19	43	54	65
ZK236	23.60	14.40	8.89	24.30	13.77	9.70	5.88	0.388	2.281	1.490	22	51	63	76
ZK270	26.92	14.73	11.20	27.70	14.10	11.99	6.35	0.654	4.154	1.560	32	75	94	113
ZK280	27.90	13.10	12.05	29.05	12.47	13.00	6.42	0.897	5.758	1.220	48	112	140	168
ZK300	30.00	17.40	10.90	30.80	16.70	11.80	7.27	0.652	4.740	2.190	29	68	85	102
ZK330	33.02	19.94	10.67	33.83	19.30	11.61	8.15	0.672	5.477	2.93	28	61	76	91
ZK358	35.81	22.35	10.46	36.70	21.50	11.28	8.98	0.678	6.088	3.629	24	56	70	84
ZK400	39.88	24.13	14.48	40.70	23.30	15.37	9.84	1.072	10.549	4.27	35	81	101	121
ZK401	40.13	22.08	17.00	40.94	21.27	17.89	9.51	1.537	15.043	3.55	53	122	153	183
ZK467	46.74	24.13	18.03	47.60	23.30	18.92	10.74	1.990	21.373	4.27	59	135	169	202
ZK468	46.74	28.70	15.24	47.60	27.90	16.13	11.63	1.340	15.584	6.11	37	86	107	128
ZK508	50.80	31.75	13.46	51.70	30.90	14.35	12.73	1.251	15.929	7.50	32	73	91	109
ZK571	57.15	26.29	15.24	58.00	25.60	16.10	12.50	2.290	28.6	5.14	60	138	175	207
ZK572	57.15	35.56	13.97	58.00	34.70	14.86	14.30	1.444	20.65	9.48	33	75	94	112
ZK610	62.00	32.60	25.00	63.10	31.37	26.27	14.37	3.675	52.81	7.725	83	192	240	288
ZK680	68.00	36.00	20.00	69.40	34.70	21.40	16.33	3.104	50.69	9.62	62	143	179	214
ZK740	74.10	45.30	35.00	75.20	44.07	36.27	18.38	5.04	92.64	15.254	89	206	257	309
ZK778	77.80	49.23	15.88	78.90	48.00	17.02	19.61	2.219	43.523	18.06	37	85	107	128
